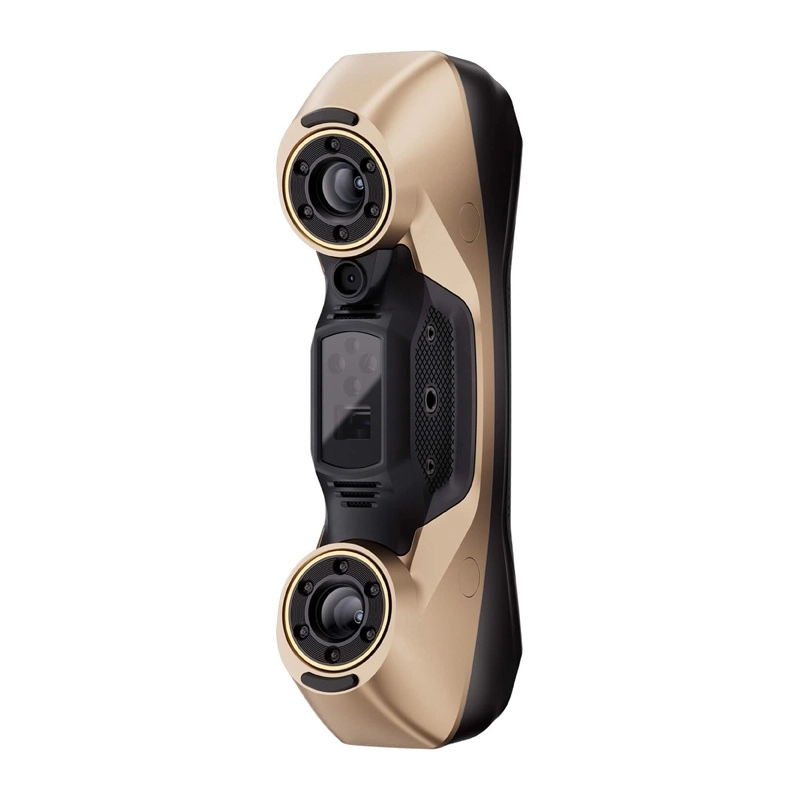

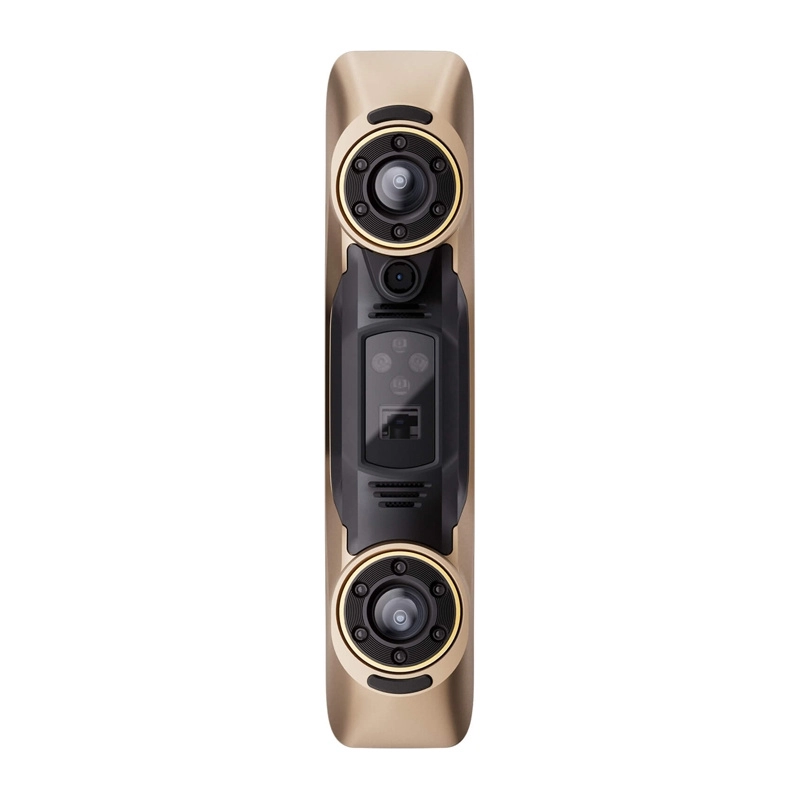

Revopoint MetroY Ultra (CMM Edition) on täiustatud tööstuslik 3D-skanner, mis ühendab sinise valguse, mitmerealise laseri ja struktureeritud valguse kiireks ja väga täpseks skaneerimiseks – täpsusega kuni 0,015 mm, kiirusega kuni 90 FPS ja reaalajas andmeedastusega üle Wi‑Fi 6. Tänu tarkvarale Revo Metro ja Revo Measure saate täieliku töövoo skaneerimisest metrologiliste mõõtmiste ja kvaliteedikontrollini.

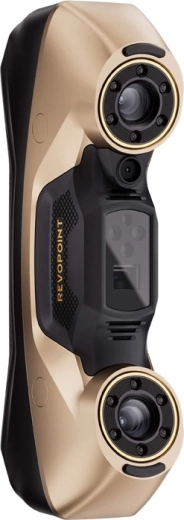

Tööstuslik täpsus ja suur andmetihedus
Sinise valguse, mitmerealise laseri ja struktureeritud valguse kombinatsioon võimaldab väga täpset skaneerimist täpsusega kuni 0,015 mm ning peene punktisammuga kuni 0,05 mm – ideaalne mõõtmete kontrolliks ja detailseks osade digiteerimiseks.

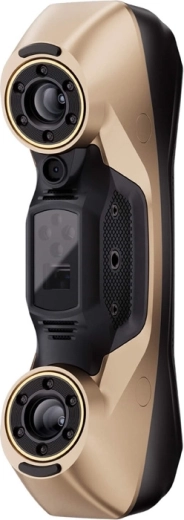

Kiire skaneerimine keerukates tingimustes
Skaneerige kiirusega kuni 90 FPS ja jäädvustage miljoneid punkte sekundis. Mitmerealise laseri režiim võimaldab töötada ka valgustuse korral kuni 100 000 luksi, seega tuleb skanner toime ka tööstuskeskkonnas ja laborist väljas töötades.

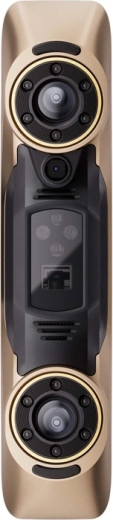

CMM Edition: täpsuse verifitseerimine ja metrologilised mõõtmised
CMM väljaanne lisab funktsioonid täpsuse verifitseerimiseks kuulplaadi abil ning järgnevad mõõtmised, analüüsid ja raportid tarkvaras Revo Measure (PTB-sertifitseeritud algoritmid). Sobib professionaalseks kvaliteedikontrolliks ja tulemuste dokumenteerimiseks.
Revopoint MetroY Ultra CMM Edition on loodud olukordadeks, kus otsustavad täpsed andmed: pöördprojekteerimine, kiire prototüüpimine, tootmine ning professionaalne kvaliteedikontroll. Skanner saab hakkama ka keerukamates valgustingimustes (kuni 100 000 luksi) ning tänu suurele punktitihedusele loob detailseid 3D-mudeleid kiiresti ja järjepidevalt.
CMM väljaanne laiendab seadet metrologiliste funktsioonidega – võimaldab kiiret täpsuse verifitseerimist otse töökohal kuulkalibreerimisplaadi abil ning seejärel sujuvat jätkamist mõõtmistega keskkonnas Revo Measure (PTB-sertifitseeritud algoritmid). Juhtmevaba töö üle Wi‑Fi 6 lihtsustab lisaks meeskonnatööd ja tootmiskeskkonnas tegutsemist.
Peamised eelised:
- Üksikkaadri täpsus kuni 0,015 mm ja ruumala täpsus 0,015 mm + 0,04 mm × L (m)
- Kiire skaneerimine kuni 90 FPS ja kuni 3 000 000 punkti/s (laser), kuni 7 000 000 punkti/s (struktureeritud valgus)
- 5 skaneerimisrežiimi kiiruse, detaili ja sügavate avade jaoks + full‑field struktureeritud valgus
- Wi‑Fi 6 reaalajas andmeedastuseks ja mugavaks koostööks
- Rikkalik lisavarustus, sh pöördlaud, kalibreerimisplaadid ja 1-aastane Revo Measure’i litsents
Tehnilised andmed
- Tootja
- Revopoint
- Mudel
- MetroY Ultra
- Üksikkaadri täpsus (variant)
- kuni 0,01 mm
- Üksikkaadri täpsus
- kuni 0,015 mm
- Ruumala täpsus
- 0,015 mm + 0,04 mm × L (m), kus L on objekti pikkus
- Punktide vahekaugus
- kuni 0,05 mm
- Töökaugus
- 200–400 mm
- Ühe skanni ala minimaalsel kaugusel
- 152 × 138 mm 200 mm juures
- Ühe skanni ala maksimaalsel kaugusel
- 332 × 276 mm 400 mm juures
- Minimaalne skaneerimismaht
- 10 × 10 × 10 mm
- Maksimaalne skaneerimismaht
- 2 × 2 × 2 m
- Skaneerimiskiirus
- NVIDIA GPU: kuni 90 kaadrit sekundis
CPU: kuni 60 kaadrit sekundis - Punktide jäädvustamise kiirus
- Mitmerealine skaneerimine: 3 000 000 punkti/s
Struktureeritud valgusega skaneerimine: 7 000 000 punkti/s - RGB-kaamera eraldusvõime
- 2 MP
- Protsessor
- 4-tuumaline ARM, 2,0 GHz
- Väljas skaneerimine
- Jah (mitmerealise laseri režiim võimaldab töötada valgustingimustes kuni 100 000 luksi)
- 3D-valgusallikas
- 34 sinist ristjoont
15 sinist paralleeljoont
1 sinine joon sügavate avade jaoks
62-realise sinise full-field struktureeritud valgus - Valgustus
- 12 sinist LED-dioodi
- Skanneri kaal
- 450 g
- Mõõtmed (P × L × K)
- 211 × 94 × 47 mm
